چڙهڻ فارم ورڪ CB240

china automatic climbing formwork

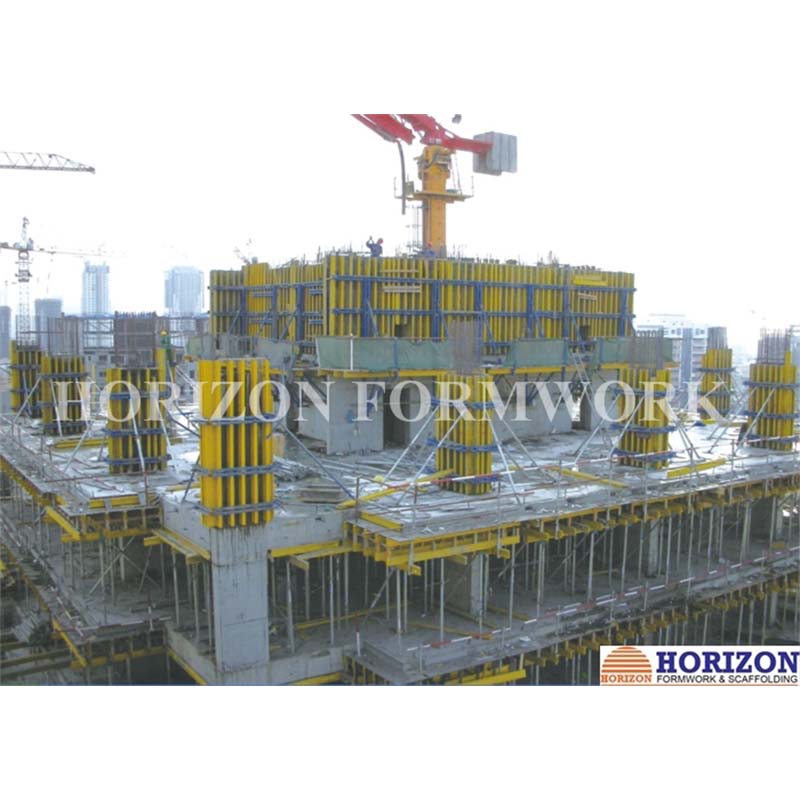

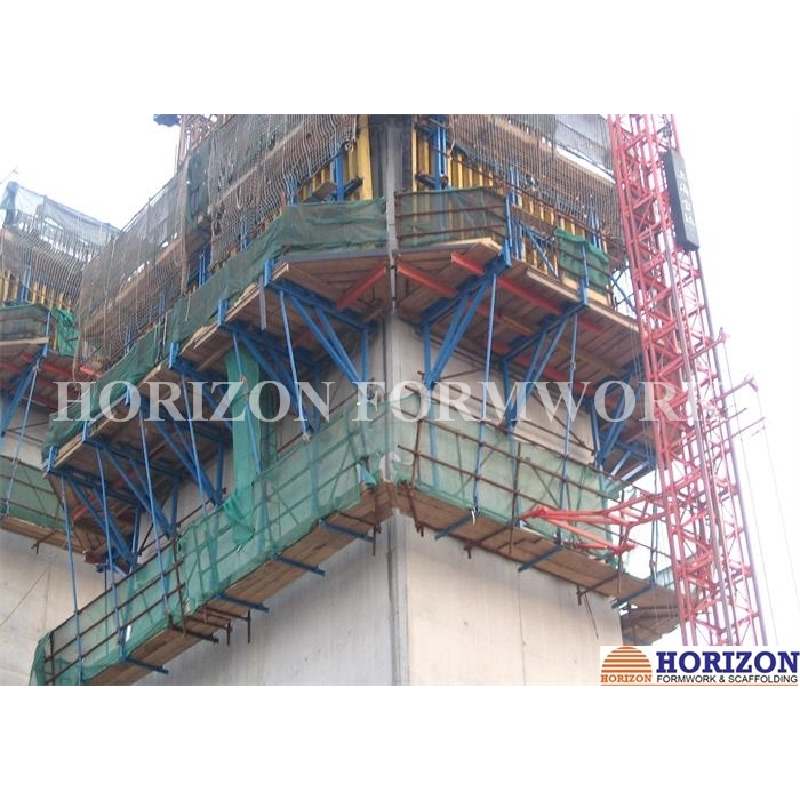

چڙهڻ وارو فارم ورڪ CB240 هڪ ڪرين تي منحصر چڙهڻ وارو نظام آهي ۽ سپورٽ ڍانچي وڏي پيماني تي اونچين ڀتين کي وجھڻ لاءِ استعمال ڪيو ويندو آهي. اهو ڪم ڪري ٿو لوڊ ڪرڻ واري پليٽ فارم سان گڏو گڏ هڪ محفوظ ڪم ڪندڙ پليٽ فارم.

پليٽ فارم جي ڊيگهه تي مدار رکندي، چڙهڻ وارو نظام 100 ميٽر کان وڌيڪ زمين جي اوچائي تي لاڳو ٿئي ٿو ۽ وڌ ۾ وڌ فارم ورڪ جي اوچائي 5.40 ميٽر جي اجازت ڏئي ٿو.



PDF طور ڊائونلوڊ ڪريو

پيداوار جي تفصيل

وضاحتون

Platform width:      2.4m
Roll-back system:   70 cm with carriage and rack system
Finishing platform:  for removing the climbing cone, polishing concrete surface etc.
Anchor system:      should be pre-fixed into the formwork and left in the concrete after pouring.
Formwork:            can be moved horizontally, vertically and tilted to meet site requirement.
Main platform:       provide workers a safe working platform
Finishing platform:  there is an access to the main platform by using a safety ladder.

  • Read More About china semi automatic climbing formwork



  • Read More About climbing formwork for core wall



  • Read More About china climbing formwork system



  • Read More About china climbing system formwork



فائدا

  • سڀني تعميراتي ڀت فارم ورڪ سان گڏ.
  • بریکٹس ۽ فارم ورڪ پينلز مان ٺهيل سيٽن کي هڪ واحد ڪرين لفٽ سان ايندڙ ڀرڻ واري مرحلي ۾ منتقل ڪيو ويو آهي.
  • ڪنهن به ڍانچي سان ٺهڪندڙ، سڌي، مائل ۽ گول ديوار سميت.
  • اهو ممڪن آهي ته مختلف سطحن تي ڪم ڪندڙ پليٽ فارمن کي تعمير ڪرڻ لاء. حفاظتي ڏاڪڻ پاران مهيا ڪيل پليٽ فارمس تائين رسائي.
  • سڀني بریکٹس ۾ شامل آهن سڀئي رابطا هٿرادو، پش-پل پروپس ۽ ٻين لوازمات کي درست ڪرڻ لاء.
  • چڙهڻ واري بريڪٽس فارم ورڪ پينل کي واپس موٽڻ جي اجازت ڏين ٿيون، سسٽم استعمال ڪندي، هڪ گاڏي ۽ هڪ ريڪ سان ٺهيل، انهن بریکٹس ۾ شامل ڪيو ويو آهي.
  • Formwork’s vertical adjusting and plumbing is completedwithleveling screw jacks and push-pull props.
  • بریکٹس لنگر ڪون سسٽم سان ڀت تي لنگر انداز هوندا آهن.

چڙهڻ جو عمل

Read More About climbing formworkقدم 1

The first pouring is to be completed by using the proper wall elements and has to be exactly

ترتيب ڏيڻ واري اسٽريٽ سان گڏ.

Read More About climbing formworks

قدم 2

The completely pre-assembled climbing scaffold units consisting of

climbing brackets with plank bottom and bracing have to be attached to the bracket anchoring and secured.

Then the formwork and the move-off carriage together with the aligning beam has to be positioned on the brackets and fixed.

Read More About climbing formwork system

قدم 3

After shifting the climbing scaffold unit to the next pouring position the finishing platform is to be mounted to the brackets to complete the climbing system.

Read More About climbing system formwork

قدم 4

Release and remove bolts that fixing the positioning anchor point.

ٽائي-رڊ کوليو ۽ هٽايو

Loosen the wedges of the carriage unit.

Read More About self climbing formwork system

قدم 5

Retract the carriage and lock it with wedge.

مٿي چڙهڻ جي ڪنن کي نصب ڪريو

لوز ونڊ سيڪيورنگ ڊيوائس، جيڪڏهن ڪو

هيٺيون چڙهڻ واري شنک کي هٽايو



Read More About automatic climbing formwork system

قدم 6

Adjust the carriage into the common center of gravity and lock it again.

عمودي ويلنگ سان ڪرين سلنگ کي ڳنڍيو

بریکٹ جي حفاظتي بولٽس کي هٽايو

Lift the climbing bracket by crane and attach it to the next prepared climbing cone.

داخل ڪريو ۽ سيڪيورٽي بولٽس کي ٻيهر بند ڪريو.

ونڊ لوڊ ڊيوائس کي انسٽال ڪريو، جيڪڏھن ضروري ھجي.

Read More About auto climbing formwork system

قدم 7

Move the carriage back and lock it by wedge.

فارم کي صاف ڪريو.

انسٽال ڪريو مضبوط ڪرڻ وارو بار.

Read More About climbing formworks

قدم 8

Move the formwork forward until lower  end rests against top of the finished section of the wall

فارم ورڪ کي عمودي طور تي پش-پل بريس ذريعي ترتيب ڏيو.

ڀت جي جوڙجڪ لاء ٽائي-روڊ کي درست ڪريو
